Digital Interface

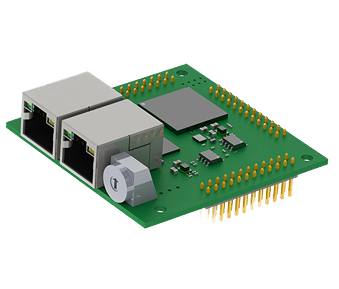

Das GIN-TTL ist ein universell einsetzbares digitales I/O-Modul.
Die Karte hat 60 Eingänge oder Ausgänge mit LVCMOS-Pegel. Mit der Standard Firmware stehen 60 frei konfigurierbare GPIOs zur Verfügung. Durch kundenspezifische FPGA-Firmware können zusätzliche Funktionen eingebaut werden; z.B. Interrupt Ein- und Ausgänge.
Das GIN-TTL Modul ist eine sehr flexible und kostengünstige Schnittstelle zwischen bestehenden Fremdgeräten und dem GinLink.
60 frei konfigurierbare GPIOs
Universell, flexibel und kostengünstig
Mit Stiftleisten oder mit Buchsenleisten erhätlich
Facts
Digitale 3,3V Eingänge / Ausgänge:
Anzahl Eingänge / Ausgänge
60
I/O Signaling Standard
LVCMOS
Spannungspegel
3,3 V
Max. Ausgangsstrom pro Ausgang
4 mA
Ausgangsbeschaltung
Tri-State
FPGA
Xilinx Spartan6
Abmessungen
mit Stiftleisten 60x60x25 mm (LxBxH)
mit Buchsenleisten 60x60x20 mm (LxBxH)
Logikspeisung:
Spannung
3,3 VDC ± 10 %
Stromaufnahme (min / typ / max)
180 /250 / 350 mA
Optionen
GIN-Slave mit 60 IOs ab Spartan6 FPGA mit Stiftleisen
Label: GIN-TTL | Indel-Nr.: 611246700
GIN-Slave mit 60 IOs ab Spartan6 FPGA mit Buchsenleisten
Label: GIN-TTL | Option: BL | Indel-Nr.: 611246705
